鄭州LED顯示屏安裝需要哪些步驟
2023-06-21 12:54:42 來源:鄭州LED 點擊:4054 喜歡:0
我們制作鄭州LED顯示屏,我們必須先準備LED顯示屏材料。今天,建聯電子小編收集了鄭州LED顯示屏的安裝和制造過程,并為每個人解釋了所需的材料和顯示屏。
鄭州LED顯示屏材料部分
1.外框部分:特殊鋁型材,轉角,輕鋼龍骨,后擋板(鋁塑復合板,歐松板)
2.顯示部分:單元板。配件蓋:電纜線。
3.曬黑部分:控制卡,轉接板,電纜。注意! (單個夾緊卡不需要轉接板和電纜)
4.電源:220V-5V電源。常用的是40A,30A。這取決于工作的情況。
5.小工具:16P電纜,16P卡和夾子,三芯值線,DB9頭(針,孔)DB9塑料外殼,電源線,自攻。強磁鐵(支柱和磁片)
6.工具:切割機,壓接鉗,電烙鐵,剝線鉗,螺絲刀。

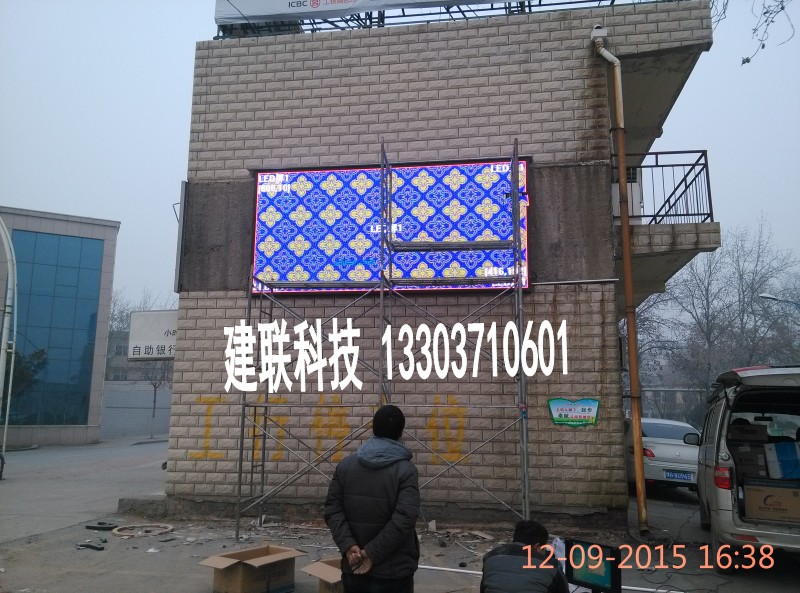

鄭州LED顯示屏安裝步驟
要進行顯示,首先要確認外框的音量。下面我解釋一下子框架切割的方法。以最常用的3.5 * 90型材和P10電池板為例。顯示量為2塊* 5塊。
1.確認單元板的尺寸到毫米。拿P10單元板:尺寸為16cm * 32cm。
2.計算顯示屏中單元板高度和寬度的凈尺寸。例如,高度為2個* 16cm = 32cm寬度為32cm * 5個= 160cm
3.從計算的凈尺寸減去4毫米。如上所述,凈尺寸為32cm×160cm。鋁尺寸應為(32cm-4mm)*(160cm-4mm)= 31.6cm×159.6cm。 31.6和159.6是鋁的實際尺寸,顯示器必須在3米內減少5mm。
4.通過自攻連接角和切割型材,徹底整理整齊的物品,并將它們面朝下放置。
5.將單元板放在方向上,不要指向錯誤的方向。帶銷的位置必須朝向輪廓*。
6.完成上述工作后,必須徹底清潔和整理屏幕上的碎屑,避免導電鋁尾,鐵尾和線頭落入電路板,以驅動單元板被破壞。
7.完成工作后,開機測試基于數值線。由于大多數數字控制卡在更換之前都暴露在外,因此會發現異常。因此,當你遇到力量時,你會看到凌亂的符號,黑暗,亮點等等……不想成為皇帝,只要確保正極陰極連接錯誤。
8.數字線的焊接方法:普通顯示器僅使用下三種中的三種。延長線:這是每個顯示器所需要的。顧名思義,它的實用性是將卡的數字接口擴展到暴露的屏幕。由于您的顯示器肯定會密封后蓋,因此您無法更改數據并將其刪除。他需要的材料是:一個沒有長三芯線,一個DB9針,一個DB9孔。每個DB9背面的焊接數量標有數字6789.我們只需連接部門中的三個。這三個是235針2,孔2與三根芯線中的一根焊接在一起。 3和3燃燒,5和5燃燒。用針將塑料外殼放回到最后(因?yàn)榭自谄聊粌?nèi))好!
兩條不相交的線與延長線的線相同。不同之處在于兩條不相交的線使用兩個DB9孔,所有這些都需要一個外殼。交錯線和不相交的兩條直線材料是相同的,區別在于交錯線2連接到另外3,3連接到另外2,而5仍然連接到5。頭也是必需的。
9.交錯的線條和不相交的兩條直線是基于使用卡片投票的并行交錯。
10.上述辦公室完成后,其余部分進行調整。前提是必須調整顯示器的電源。我沒有介紹,因?yàn)槭袌錾系目愋陀泻芏嗾{(diào)整。
11.調整2-4天后,如果沒有問題,可以切斷后蓋。最后,你可以交付!
鄭州LED顯示屏安裝注意事項
1.單元板和控制卡的連接電壓不得超過5V。
2.所有正負陰極不得錯誤連接。
3.必須徹底清理干凈的屏幕上的碎屑。
4. 220V AC不區分正負陰極。
